Расчет заземления - Онлайн калькулятор

Расчет заземления - Онлайн калькулятор
Калькулятор заземления предоставлен сервисом автоматизации строительных расчетов KALK.PRO.
Укажите свои данные:



Верхний слой грунта
Климатический коэффициент
Нижний слой грунта
Количество вертикальных заземлителей
Глубина верхнего слоя грунта H, м:
Длина вертикального заземлителя L1, м:
Глубина горизонтального заземлителя h2, м:
Длина соединительной полосы L3, м:
Диаметр вертикального заземлителя D, м:
Ширина полки горизонтального заземлителя b, м:
Удельное электрическое сопротивление грунта: 62.983
Сопротивление одиночного верт. заземлителя: 24.228
Длина горизонтального заземлителя: 2.000
Сопротивление горизонтального заземлителя: 146.263
Общее сопротивление растеканию электрического тока: 20.785

Расчет заземляющего устройства

Расчет заземления

В современном мире, мы не представляет свою жизнь без использования электричества. Оно вокруг нас повсюду и именно оно позволило человечеству перейти на совершенно новый уровень развития. Переоценить его важность невозможно, однако при всех своих положительных качествах, за своей безобидностью и простотой, скрывается колоссальная энергия, которая представляет смертельную опасность.

Для того чтобы обезопасить помещения, где постоянно находятся люди, было создано специальное устройство – заземлитель. Это набор проводников, которые предназначены для отвода электрической энергии от приборов к грунту, тем самым исключая поражение током человека. Он состоит из заземлителей (горизонтальных и вертикальных стержней) и заземляющих проводников.

Наш сервис предлагает вам выполнить расчет заземления с помощью удобного онлайн-калькулятора. На основании типа грунта, климатической зоны и видов заземлителей, программа предоставит результат по сопротивлению отдельных стержней, а также общему сопротивлению на растекание. Мы работаем только по последним актуальным данным, в качестве источников использовались:

  • правила устройства электроустановок;
  • нормы устройства сетей заземления;
  • заземляющие устройства электроустановок – Карякин Р. Н.;
  • справочник по проектированию электрических сетей и электрооборудования – Барыбина Ю. Г.;
  • справочник по электроснабжению промышленных предприятий – Федорова А. А. и Сербиновского Г. В.



Калькулятор расчета заземления

Для того чтобы упростить расчеты, мы предлагаем вам воспользоваться простым и точным калькулятором расчета заземления.

Формула расчета заземления

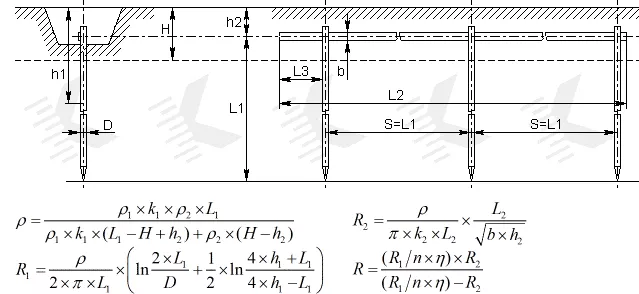

Наш онлайн-калькулятор расчета заземления учитывает все поправочные коэффициенты и работает на основании приведенных формул. Для того чтобы выполнить надежный расчет, вам необходимо заполнить поля программы правильно.

  • Грунт. Укажите верхний и нижний слой грунта, а также глубину.
  • Климатический коэффициент. Поправка в расчетах на основании климатической зоны:
    • I зона — от -20 до -15°С (Январь); от +16 до +18°С (Июль);
    • II зона — от -14 до -10°С (Январь); от +18 до +22°С (Июль);
    • III зона — от -10 до 0°С (Январь); от +22 до +24°С (Июль);
    • IV зона — от 0 до +5°С (Январь); от +24 до +26°С (Июль);
  • Вертикальные заземлители. Количество вертикальных заземлителей (предполагаем любой число, по умолчанию 5), их длина и диаметр.
  • Горизонтальные заземлители. Глубина заложения горизонтальной полосы, ширина полки и длина стержня (берется из расчета 1:3, 1:2 или 1:1 к длине вертикального заземлителя – чем больше, тем лучше).

Нажимая кнопку «Рассчитать» вы получите следующие показатели:

  • удельное электрическое сопротивление грунта;
  • сопротивление одиночного вертикального заземлителя;
  • длина горизонтального заземлителя;
  • сопротивление горизонтального заземлителя;
  • общее сопротивление растеканию электрического тока.

Последний параметр является определяющим. Следите, чтобы нормативное сопротивление (2 Ом — для 380 вольт; 4 Ом — для 220 вольт; 8 Ом — для 127 вольт) в электрических сетях было всегда больше, чем расчетное.



Пример расчета заземления на калькуляторе

Предположим, что наш дом расположен на черноземных почвах с толщиной пласта 0,5 м. Мы живем на юге России в четвертой климатической зоне. Предположительно, в качестве заземлителей будут использоваться 5 вертикальных электродов диаметром 0,025 м и длиной 2 м, горизонтальные стержни на глубине 0,5 м – длиной 2 м с шириной полки 0,05 м.

Тогда, перенеся все значения в калькулятор расчета заземления мы получим общее сопротивление на растекание равное 4,134 Ома.

Если в нашем частном доме однофазная сеть с напряжением в 220 Вт, то это значение недопустимо, так как этого заземления будет недостаточно.

Добавим еще один вертикальный электрод и получим значение 3,568 Ом. Это величина нам вполне подходит, а значит такое заземление гарантировано защитит вашу постройку и ее обитателей.

Если вы получаете значение близкое к критическому, то лучше увеличить количество или размер электродов. Помните, что расчет контура заземления крайне важен для безопасности!



Как рассчитать заземление в частном доме вручную

Как вы уже поняли, основной параметр, который необходимо рассчитать – это общее сопротивление на растекание, т.е. нужно подобрать такую конфигурацию электродов, чтобы сопротивление заземляющего устройства, не превышало нормативное. Согласно положениям правил устройств электроустановок (ПЭУ), необходимо соблюдать определенные максимумы для токов:

  • 2 Ом — для 380 вольт;
  • 4 Ом — для 220 вольт;
  • 8 Ом — для 127 вольт.

Правильный расчет начинается с подсчета оптимального размера и количества стержней. Для того чтобы сделать это вручную, легче всего воспользоваться упрощенными формулами, приведенными ниже.

Расчет заземляющего устройства
  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • pэкв – сопротивление грунта, Ом;
  • ln — натуральный логарифм;
  • π — константа (3,14).
Расчет количества заземлителей
  • Rн – нормируемое сопротивление заземляющего устройства (2, 4 или 8 Ом).
  • ψ – поправочный климатический коэффициент сопротивления грунта (1,3, 1,45, 1,7, 1,9, в зависимости от зоны).

Используя эти формулы, вы можете рассчитать заземляющее устройство достаточно точно, однако для упрощения расчета некоторые коэффициенты опускаются.

Также очень важно, чтобы при выборе глубины залегания и длины заземляющих стержней, нижний конец проходил ниже уровня промерзания, так как при отрицательных температурах резко возрастает сопротивление грунта, и возникают определенные сложности.
